GB/T 3295 1996陶瓷制品45°鏡向光澤度試驗方法
分類：光澤度儀標準
熱度：298 ℃
時間：2021-03-05
前言
本標準是參照美國試驗與材料協(xié)會標準ASTMC346--76(81年通過復(fù)審)《陶瓷材料45°鏡面光澤度標準試驗方法》有關(guān)規(guī)定進行修訂的,是非等效采用了ASTM C346一76。
本標準除按GB/T 1.1-1993《標準化工作導(dǎo)則第1 單元:標準的起草與表述規(guī)則第1部分:標準編寫的基本規(guī)定》對GB 3295--82進行編輯性修訂外,在下列章節(jié)中有所更改:
---增加了第1章范圍、第2章術(shù)語和第3章原理。
將原第1章的測試儀器改為第4章的儀器裝置;增加了第4.1條中儀器穩(wěn)定度和示值誤差的要求;增加了第4.2條標準板的內(nèi)容。
---在第 6章試驗方法中,通過試驗驗證,增加了實驗室光照強度的規(guī)定條件;對6.2.3條作了修訂，由原來的尋找試樣最大反射率改為在每件試樣上各測量五點。
---增加了第7章計算與結(jié)果表示和第8章測試報告的有關(guān)內(nèi)容。
---自本標準實施之日起,原GB3295--82《日用陶瓷器光澤度測定方法》作廢。
本標準的附錄A是標準的附錄。
本標準由中國輕工總會質(zhì)量標準部提出。
本標準由全國陶瓷標準化中心歸口。
本標準負責起草單位:中國輕工總會陶瓷研究所。
本標準主要起草人:占葉花、王秀英。
?
1、范圍
本標準規(guī)定了帶釉陶瓷試樣以及有類似反射特征的其他試樣鏡向光澤度的測定方法。
本標準適用于比較陶瓷制品的光澤度,也可通過光澤損失的測量研究陶瓷制品的耐腐蝕性、耐磨性以及其他外界因素對制品表面所造成的影響。
?
2、術(shù)語
2.1 鏡向光澤度
在相同條件下,試樣與參照標準板在鏡向反射方向上反射光強度的比值乘以100。
2.2參照標準板
表面在理想拋光的狀態(tài)下.折射率np為1.567的黑玻璃板的光澤度定為100光澤單位。
3.原理

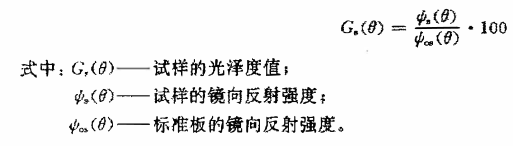

在規(guī)定入射角下,以一定條件的光束分別照射標準板和被測樣品,并在其鏡向反射角上,以一定的接收條件來測量樣品和標準板的反射光強度。試樣光澤度值按式(1)計算:
?
?
4.儀器裝置
4.1光澤度計
幾何角為45°,儀器穩(wěn)定度不大于士0.4光澤單位，示值誤差不大于士1.2光澤單位。
4.2 標準板
4.2.1一級標準板 采用高拋光的黑玻璃板。將折射率為1.567的黑玻璃板的光澤度定為100。
4.2.2工作標準板采用表面平整、均勻、耐磨性好的陶瓷板或拋光黑玻璃板,工作標準板應(yīng)在光澤度計上定期與一級標準板校核。
5.試樣
試樣表面應(yīng)無明顯凹凸不平、翹曲或裂紋。數(shù)量三件。
6.試驗方法
6.1試驗條件
光澤度測量要求在光照強度不大于20 Ix(用于街道照明的光照強度)的環(huán)境中進行。
6.2 試驗步驟
6.2.1 按儀器操作規(guī)程預(yù)熱穩(wěn)定儀器。
6.2.2 用工作標準板校核儀器。
6.2.3將試樣表面擦拭干凈,在每件試樣表面各測量五點,盡量使測量面與測量窗口工作面接觸。
6.3測量試樣的光澤損失時,應(yīng)固定試樣處理前后的測量位置和方向。
7.計算與結(jié)果表示
7.1以每組試樣的算術(shù)平均值作為該試樣的光澤度值,若單個測量值與平均值的偏差大于10%時,舍去該值,必要時,記錄平均值和極限值,保留小數(shù)點后一位數(shù)字。

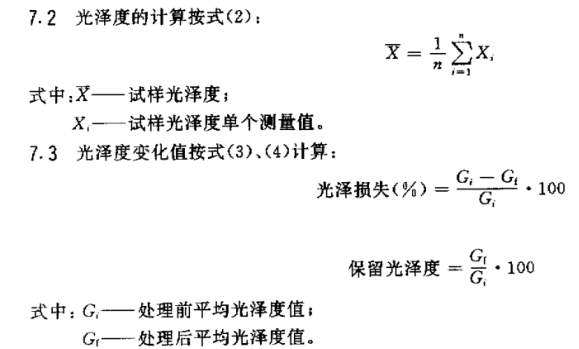

7.2 光澤度的計算按式(2):
?
?
8.測試報告
測試報告包括以下內(nèi)容:
a)試樣名稱、規(guī)格、數(shù)量;
b)送樣單位、送樣日期;
c)依據(jù)標準;
d)儀器規(guī)格、型號和制造廠家;
e)測量結(jié)果,必要時說明單個光澤度值與平均值偏離較大的試樣或其他情況;
f)測量單位、日期和測量人員。
?
附錄A
(標準的附錄)
折射率的對應(yīng)標準np為1.540時光澤度值的轉(zhuǎn)換
在陶瓷制品的鏡向光澤度測量中,如應(yīng)用某些國外標準取折射率的對應(yīng)標準np為1.540,這時光澤板的光澤度值相對于np為1.567的光澤度值,在自然光條件下,有以下轉(zhuǎn)換關(guān)系:
?
?
編者附注：本標準《GB/T 3295 1996陶瓷制品45°鏡向光澤度試驗方法》來源于網(wǎng)絡(luò)，為方便大家分享、查找與下載而整理本頁面，如有疑問以原版文件為準。
